Pernahkah Anda merasa frustrasi ketika pemadaman listrik tiba-tiba terjadi, sementara Anda sedang membutuhkan daya untuk perangkat elektronik sensitif seperti laptop atau pompa air? Membeli inverter Pure Sine Wave (PSW) pabrikan dengan kapasitas besar seringkali menguras kantong. Solusinya, banyak penghobi elektronika mencari cara membuat inverter psw 1000w sendiri dari trafo untuk mendapatkan performa yang setara dengan harga yang jauh lebih ekonomis.
Membuat inverter sendiri bukan hanya soal menghemat biaya, tetapi juga tentang pemahaman mendalam mengenai sistem manajemen daya. Inverter Pure Sine Wave adalah standar emas dalam konversi energi karena menghasilkan gelombang yang identik dengan listrik dari PLN. Dalam panduan komprehensif ini, kita akan membedah langkah demi langkah, komponen yang dibutuhkan, hingga teknik kalibrasi agar inverter buatan Anda aman dan tahan lama.
Daftar Isi
Apa Itu Inverter Pure Sine Wave (PSW)?
Sebelum masuk ke teknis cara membuat inverter psw 1000w sendiri dari trafo, sangat penting untuk memahami mengapa kita memilih jenis Pure Sine Wave. Berbeda dengan Modified Sine Wave (MSW) yang menghasilkan gelombang kotak berrerotasi, PSW menghasilkan gelombang sinus murni yang halus.
Perangkat elektronik yang menggunakan motor (seperti kipas angin, mesin cuci, atau pompa air) dan perangkat digital sensitif memerlukan gelombang sinus murni agar tidak cepat panas atau mengalami kerusakan sirkuit. Dengan kapasitas 1000 Watt, inverter ini mampu menangani beban rumah tangga menengah dengan efisiensi tinggi, asalkan komponen yang digunakan berkualitas tinggi.
“Penggunaan inverter MSW pada beban induktif dapat menyebabkan efisiensi turun hingga 30% dan menimbulkan suara dengung yang mengganggu pada peralatan elektrik.”
Komponen Utama yang Dibutuhkan
Untuk membangun inverter 1000W yang handal, Anda memerlukan daftar komponen berikut. Pastikan untuk tidak menggunakan komponen KW atau kualitas rendah karena arus yang mengalir pada beban 1000W sangatlah besar.
- Modul Driver EGS002: Ini adalah otak dari inverter PSW Anda. Modul ini menggunakan chip EG8010 yang sudah terintegrasi dengan driver MOSFET IR2110.
- MOSFET Power: Gunakan minimal 4 hingga 8 buah MOSFET berkualitas tinggi seperti IRFP260N atau IRFB4110. Untuk daya 1000W, disarankan menggunakan sistem 24V untuk menjaga arus tetap stabil.
- Trafo (Transformator): Anda bisa menggunakan trafo kotak (EI) atau trafo toroid bekas UPS atau trafo custom. Untuk 1000W, minimal trafo berukuran 15A – 20A murni.
- Heatsink (Pendingin): Aluminium tebal untuk membuang panas dari MOSFET.
- Kapasitor Filter: Kapasitor AC (biasanya 2.2uF hingga 4.7uF 450V) untuk menyaring output menjadi sinus murni.
- Induktor (L): Lilitan kawat email pada inti ferit untuk filter frekuensi tinggi.
- Baterai/Aki: Minimal 2 unit aki 12V 100Ah yang dirangkai seri (untuk sistem 24V).

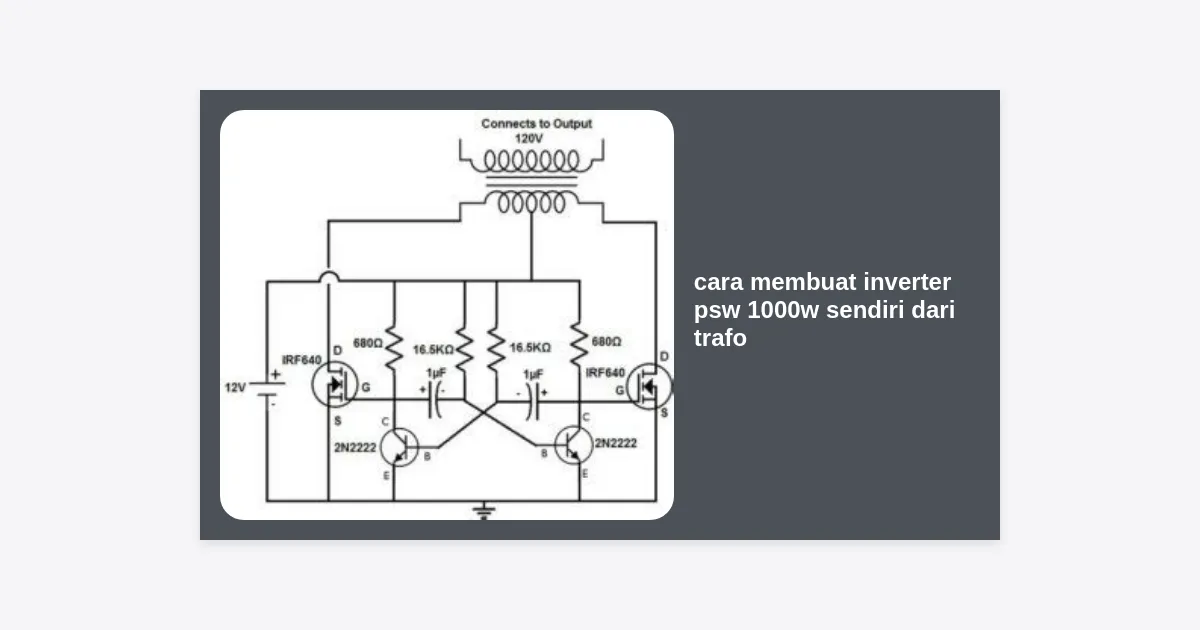

Memahami Skema Dasar Inverter 1000W
Dalam cara membuat inverter psw 1000w sendiri dari trafo, skema yang paling umum digunakan adalah konfigurasi Full Bridge. Modul EGS002 akan memberikan sinyal SPWM (Sinusoidal Pulse Width Modulation) ke gerbang (gate) MOSFET.
Sinyal ini kemudian akan memicu MOSFET untuk mengalirkan arus searah (DC) dari baterai menuju lilitan sekunder trafo (yang sekarang menjadi lilitan primer dalam konteks inverter). Trafo kemudian menaikkan tegangan tersebut menjadi 220V AC. Namun, output dari trafo ini masih mengandung noise frekuensi tinggi, disinilah peran filter LC (Induktor dan Kapasitor) sangat krusial untuk menghaluskan gelombang menjadi sinus murni.
Memilih Antara Sistem 12V atau 24V
Untuk kapasitas 1000W, sangat disarankan menggunakan sistem 24V. Mengapa? Karena hukum Ohm menyatakan P = V x I. Jika menggunakan 12V, maka arus yang dibutuhkan untuk 1000W adalah sekitar 83 Ampere. Arus sebesar ini membutuhkan kabel yang sangat tebal dan menyebabkan panas berlebih. Dengan sistem 24V, arus turun menjadi sekitar 41 Ampere, yang jauh lebih aman bagi komponen MOSFET dan kabel Anda.
Langkah-Langkah Merakit Inverter
Ikuti langkah-langkah berikut dengan teliti. Pastikan Anda bekerja di area yang kering dan menggunakan alat pelindung diri jika diperlukan.
- Persiapan PCB dan Driver: Pasang modul EGS002 pada PCB driver utama. Pastikan jumper pada EGS002 sudah diset sesuai frekuensi yang diinginkan (50Hz untuk standar Indonesia).
- Pemasangan MOSFET: Pasang MOSFET pada heatsink. Gunakan isolator mika dan thermal paste agar panas berpindah secara efisien namun tidak terjadi korsleting antar MOSFET.
- Wiring Jalur Arus Besar: Gunakan kabel minimal 6mm atau busbar tembaga untuk jalur baterai ke MOSFET dan dari MOSFET ke trafo. Arus 1000W sangat besar, kabel kecil akan meleleh dalam hitungan detik.
- Pemasangan Trafo: Hubungkan output dari MOSFET ke terminal input trafo. Jika menggunakan trafo bekas UPS, pastikan Anda menemukan lilitan yang tepat untuk input 12V-0-12V atau 24V-0-24V.
- Instalasi Filter LC: Pasang induktor secara seri pada salah satu kabel output trafo (sisi 220V), kemudian pasang kapasitor secara paralel setelah induktor tersebut.
Memilih dan Menyiapkan Trafo yang Tepat
Trafo adalah komponen terberat dan termahal dalam cara membuat inverter psw 1000w sendiri dari trafo. Ada dua pilihan utama:
1. Trafo Toroid
Trafo toroid memiliki efisiensi yang lebih tinggi (sekitar 90-95%) dan bentuk yang lebih ringkas. Trafo ini sangat baik untuk inverter karena memiliki arus bocor yang rendah. Namun, harganya cenderung lebih mahal dan sulit untuk digulung ulang sendiri.
2. Trafo Kotak (EI)
Trafo EI lebih mudah ditemukan di toko komponen elektronik. Untuk mendapatkan daya 1000W, Anda membutuhkan trafo minimal 20 Ampere dengan tegangan ekstra 24V CT. Pastikan inti besi (koker) masih dalam kondisi baik dan tidak berkarat untuk menghindari panas berlebih.
Pentingnya Sistem Pendingin dan Proteksi
Kegagalan utama pada inverter DIY adalah overheating. MOSFET yang bekerja pada beban 1000W akan menghasilkan panas yang signifikan. Gunakan kipas pendingin (fan) DC yang diarahkan langsung ke heatsink. Anda juga bisa menambahkan sensor suhu yang terhubung ke modul EGS002, sehingga inverter akan mati secara otomatis (shutdown) jika suhu melewati batas aman (biasanya 70°C).
Selain pendingin, tambahkan proteksi berikut:
- Fuse/Sekring: Pasang sekring 60A pada jalur positif baterai.
- LVD (Low Voltage Disconnect): Untuk mencegah aki terkuras habis (deep discharge) yang bisa merusak aki.
- Surge Protection: Untuk melindungi inverter dari lonjakan beban saat menyalakan perangkat bermotor.
Tahap Pengujian dan Kalibrasi
Setelah semua terpasang, jangan langsung menghubungkan beban besar. Lakukan pengujian secara bertahap:
- Tes Tanpa Beban: Hubungkan baterai dan nyalakan inverter. Ukur tegangan output menggunakan multimeter. Pastikan berada di kisaran 220V-230V AC.
- Cek Gelombang: Jika Anda memiliki osiloskop, pastikan gelombang yang dihasilkan benar-benar sinus murni. Jika tidak memiliki osiloskop, gunakan lampu pijar kecil. Jika lampu menyala terang tanpa berkedip aneh, berarti frekuensi sudah stabil.
- Tes Beban Ringan: Gunakan beban seperti solder atau lampu 40W. Perhatikan apakah ada komponen yang panasnya tidak wajar.
- Tes Beban Penuh: Naikkan beban secara bertahap hingga mendekati 1000W. Pantau suhu MOSFET dan kestabilan tegangan.
Jika Anda membutuhkan skema yang lebih mendalam dan file layout PCB untuk proyek ini, Anda dapat mengunduhnya melalui tautan di bawah ini:
Kesimpulan dan Tips Perawatan
Menerapkan cara membuat inverter psw 1000w sendiri dari trafo memang membutuhkan ketelitian dan kesabaran, namun hasil yang didapatkan sangat memuaskan. Anda mendapatkan perangkat berkualitas industri dengan biaya yang jauh lebih rendah, serta kemudahan dalam melakukan perbaikan jika terjadi kerusakan di masa depan.
Poin Kunci untuk Diingat:
- Gunakan komponen original, terutama MOSFET dan modul driver.
- Prioritaskan keamanan dengan memasang sekring dan sistem pendingin yang mumpuni.
- Sistem 24V jauh lebih stabil untuk beban 1000W dibandingkan sistem 12V.
- Lakukan perawatan rutin dengan membersihkan debu pada kipas dan mengecek kekencangan baut pada terminal kabel.
Dengan mengikuti panduan ini, Anda kini siap membangun sistem cadangan listrik mandiri yang handal untuk rumah atau keperluan hobi Anda. Selamat mencoba!
