Pernahkah Anda merasa khawatir saat sedang asyik bekerja di depan komputer atau bermain game tiba-tiba listrik padam? Atau mungkin Anda mulai merasa terbebani dengan tagihan listrik bulanan yang terus merangkak naik? Solusi paling cerdas saat ini adalah beralih ke energi terbarukan. Memahami cara membuat inverter solar panel 1000w sendiri untuk pc bukan hanya sekadar proyek hobi, melainkan langkah strategis menuju kemandirian energi di rumah Anda.
Dalam artikel mendalam ini, kita akan mengupas tuntas langkah-langkah teknis, komponen yang dibutuhkan, hingga aspek keamanan dalam merakit inverter 1000 Watt yang mampu menyuplai daya untuk perangkat PC sensitif. Dengan pendekatan DIY (Do-It-Yourself), Anda bisa menghemat biaya hingga 40% dibandingkan membeli unit pabrikan, sekaligus mendapatkan kepuasan teknis yang tak ternilai.
- Mengapa Memilih Kapasitas 1000W untuk PC?
- Pure Sine Wave vs Modified Sine Wave: Mana yang Aman?
- Daftar Komponen Utama yang Dibutuhkan
- Memahami Skema Rangkaian Inverter 1000W
- Panduan Langkah-demi-Langkah Perakitan
- Pentingnya Sistem Pendingin dan Proteksi
- Menghubungkan Inverter ke Solar Panel dan Baterai
- Cara Menguji Inverter Sebelum Dihubungkan ke PC
- Kesimpulan dan Langkah Selanjutnya
Mengapa Memilih Kapasitas 1000W untuk PC?
Saat merencanakan cara membuat inverter solar panel 1000w sendiri untuk pc, pertanyaan pertama yang sering muncul adalah: “Mengapa harus 1000 Watt?” Jawabannya terletak pada efisiensi dan surge power (lonjakan daya). Sebuah PC desktop standar beserta monitor biasanya mengonsumsi daya antara 200W hingga 500W. Namun, saat booting atau menjalankan aplikasi berat (rendering/gaming), terjadi lonjakan arus sesaat.
Inverter dengan kapasitas 1000W memberikan headroom atau ruang sisa yang cukup agar komponen tidak bekerja terlalu keras (overheat). Mengoperasikan inverter pada beban 50-60% dari kapasitas maksimalnya akan memperpanjang usia pakai komponen seperti MOSFET dan kapasitor. Selain itu, sisa daya tersebut bisa Anda gunakan untuk perangkat pendukung lain seperti router Wi-Fi, printer, atau lampu kerja.
Pure Sine Wave vs Modified Sine Wave: Mana yang Aman?
Ini adalah bagian krusial yang sering diabaikan oleh pemula. Dalam mempelajari cara membuat inverter solar panel 1000w sendiri untuk pc, Anda wajib memilih desain Pure Sine Wave (PSW). Mengapa? Karena Power Supply Unit (PSU) pada PC modern, terutama yang memiliki fitur Active PFC (Power Factor Correction), sangat sensitif terhadap bentuk gelombang listrik.
“Menggunakan inverter Modified Sine Wave pada PC dapat menyebabkan panas berlebih pada PSU, suara dengung yang mengganggu, bahkan kerusakan permanen pada komponen motherboard dalam jangka panjang.”
Gelombang Pure Sine Wave menghasilkan arus yang identik dengan listrik dari PLN. Ini memastikan komponen elektronik PC Anda bekerja dengan stabil tanpa gangguan harmonik. Meskipun rangkaiannya sedikit lebih kompleks, investasi waktu dan biaya Anda akan terbayar dengan keamanan perangkat PC yang mahal.
Daftar Komponen Utama yang Dibutuhkan
Untuk merakit inverter berkualitas tinggi, Anda memerlukan komponen-komponen yang mumpuni. Berikut adalah daftar belanja yang harus Anda siapkan:
- Modul Driver EGS002: Ini adalah otak dari inverter PSW. Modul ini menggunakan chip EG8010 yang menghasilkan sinyal sinus murni melalui teknik SPWM (Sinusoidal Pulse Width Modulation).
- MOSFET Power (misalnya IRFP260N atau IRF1404): Minimal 4-8 buah tergantung desain. MOSFET berfungsi sebagai saklar berkecepatan tinggi untuk mengubah arus DC menjadi AC.
- Transformator (Trafo): Anda bisa menggunakan trafo toroid atau trafo kotak bekas UPS. Untuk 1000W, pastikan trafo memiliki arus minimal 40-50 Ampere pada input 12V atau 24V.
- Heat Sink (Pendingin): Aluminium tebal untuk membuang panas dari MOSFET.
- Kapasitor Filter: Kapasitor elektrolit besar (misal 10.000uF/50V) untuk meratakan arus input DC.
- Induktor Low Pass Filter: Gulungan kawat email pada inti ferit untuk menyaring sinyal frekuensi tinggi agar menjadi gelombang sinus halus.
- Box Inverter: Casing logam atau plastik yang kokoh untuk menampung seluruh rangkaian.

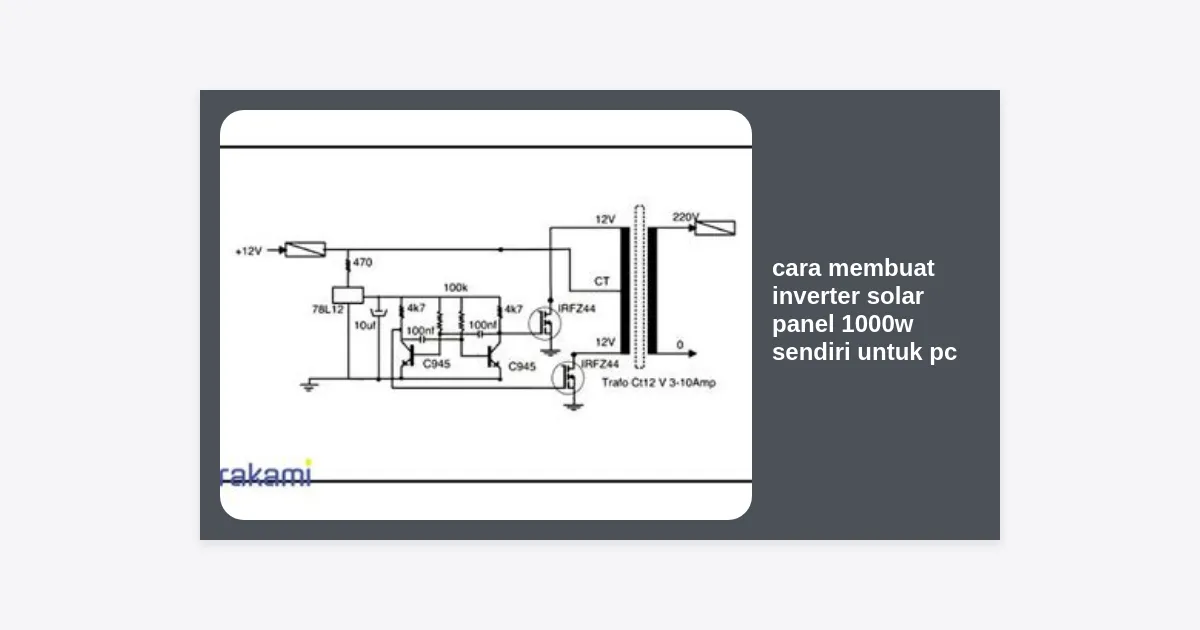

Memahami Skema Rangkaian Inverter 1000W
Dalam mempraktikkan cara membuat inverter solar panel 1000w sendiri untuk pc, Anda harus memahami alur kerja rangkaiannya. Secara garis besar, sistem ini bekerja dengan cara:
- Input DC dari baterai (12V/24V) masuk ke blok kapasitor filter.
- Modul EGS002 mengirimkan sinyal PWM ke gerbang (gate) MOSFET.
- MOSFET melakukan switching arus besar melalui primer trafo.
- Trafo menaikkan tegangan (Step-up) dari tegangan rendah ke 220V AC.
- Output dari trafo disaring oleh induktor dan kapasitor (LC Filter) untuk menghasilkan gelombang sinus murni.
Penting untuk menggunakan kabel dengan diameter besar (minimal 10 AWG) untuk jalur baterai ke inverter, karena arus yang mengalir pada sisi DC sangat besar (bisa mencapai 80 Ampere untuk beban 1000W pada sistem 12V).
Panduan Langkah-demi-Langkah Perakitan
Ikuti langkah-langkah berikut dengan teliti untuk memastikan keberhasilan proyek Anda:
1. Persiapan PCB dan Tata Letak
Gunakan PCB lubang berkualitas tinggi atau cetak PCB sendiri (Custom PCB) berdasarkan skema EGS002 yang banyak tersedia di forum elektronika. Letakkan MOSFET sedekat mungkin dengan terminal trafo untuk meminimalisir hambatan kabel.
2. Pemasangan MOSFET dan Heat Sink
Oleskan thermal paste pada bagian belakang MOSFET sebelum ditempelkan ke heat sink. Pastikan ada isolator mika jika heat sink yang Anda gunakan terhubung secara elektrik ke bodi MOSFET. Ini krusial untuk mencegah hubungan arus pendek.
3. Pengabelan Jalur Arus Besar
Gunakan teknik tinning (melapisi jalur PCB dengan timah tebal) pada jalur yang dilewati arus besar. Jalur yang tipis akan cepat panas dan terbakar saat diberi beban 1000W.
4. Pemasangan Induktor Filter
Gulung kawat email pada inti ferit sesuai dengan perhitungan induktansi (biasanya sekitar 2.2mH – 3.3mH). Komponen ini adalah kunci agar output inverter tidak merusak PC Anda.
Pentingnya Sistem Pendingin dan Proteksi
Salah satu kegagalan utama dalam cara membuat inverter solar panel 1000w sendiri untuk pc adalah overheating. PC yang menyala berjam-jam akan membuat inverter bekerja terus-menerus. Gunakan kipas DC 12V yang dikontrol oleh sensor suhu (Termostat). Kipas hanya akan berputar kencang saat suhu heat sink mencapai 50°C.
Selain pendingin, tambahkan fitur proteksi berikut:
- Low Voltage Cut-off: Mematikan inverter otomatis saat tegangan baterai terlalu rendah agar baterai tidak rusak.
- Overload Protection: Memutus arus jika beban melebihi 1000W.
- Short Circuit Protection: Menggunakan sekering (fuse) pada input DC dan output AC.
Menghubungkan Inverter ke Solar Panel dan Baterai
Agar inverter 1000W Anda berfungsi maksimal untuk PC, Anda memerlukan sistem pendukung yang seimbang. Untuk beban 1000W, disarankan menggunakan sistem baterai 24V (dua baterai 12V diseri) karena lebih efisien dan mengurangi panas pada kabel dibandingkan sistem 12V.
| Komponen Pendukung | Rekomendasi Kapasitas | Keterangan |
|---|---|---|
| Solar Panel | 400Wp – 600Wp | Untuk mengisi daya baterai sambil menyuplai PC di siang hari. |
| Baterai (LiFePO4/Gel) | 100Ah – 200Ah | LiFePO4 lebih awet dan stabil untuk penggunaan PC harian. |
| Solar Charge Controller | MPPT 40A – 60A | MPPT lebih efisien 30% dibanding PWM dalam mengolah energi matahari. |
Cara Menguji Inverter Sebelum Dihubungkan ke PC
Jangan langsung menghubungkan PC kesayangan Anda setelah perakitan selesai. Lakukan prosedur pengujian berikut:
- Uji Tanpa Beban: Hubungkan ke baterai, ukur tegangan output AC menggunakan multimeter. Pastikan berada di kisaran 220V-230V.
- Cek Bentuk Gelombang: Jika memungkinkan, gunakan osiloskop untuk memastikan gelombang yang dihasilkan benar-benar Sine Wave mulus, bukan kotak atau bergerigi.
- Uji Beban Ringan: Gunakan lampu pijar 60W-100W. Perhatikan apakah ada komponen yang cepat panas.
- Uji Beban Bertahap: Tambahkan beban hingga 500W (misal setrika atau pemanas air) dan biarkan selama 15 menit untuk menguji ketahanan sistem pendingin.
Jika Anda membutuhkan skema rangkaian yang lebih detail dalam format PDF untuk memudahkan proses perakitan, Anda dapat mengunduhnya melalui tautan di bawah ini:
Kesimpulan dan Langkah Selanjutnya
Mempelajari cara membuat inverter solar panel 1000w sendiri untuk pc adalah investasi pengetahuan yang sangat berharga di era teknologi hijau saat ini. Dengan mengikuti panduan di atas, Anda tidak hanya berhasil merakit alat yang fungsional, tetapi juga memahami bagaimana energi dikelola secara efisien.
Takeaways Utama:
- Selalu gunakan desain Pure Sine Wave untuk perangkat PC.
- Gunakan komponen berkualitas seperti MOSFET IRFP260N dan modul EGS002.
- Sistem pendinginan yang baik adalah kunci keawetan inverter DIY.
- Integrasi dengan solar panel dan baterai LiFePO4 akan memberikan hasil terbaik untuk jangka panjang.
Mulailah dengan mengumpulkan komponen satu per satu. Jangan terburu-buru dalam proses penyolderan, dan selalu utamakan keselamatan kerja karena Anda akan berurusan dengan tegangan tinggi 220V AC yang berbahaya. Selamat mencoba dan nikmati sensasi menggunakan PC dengan tenaga matahari hasil karya sendiri!
